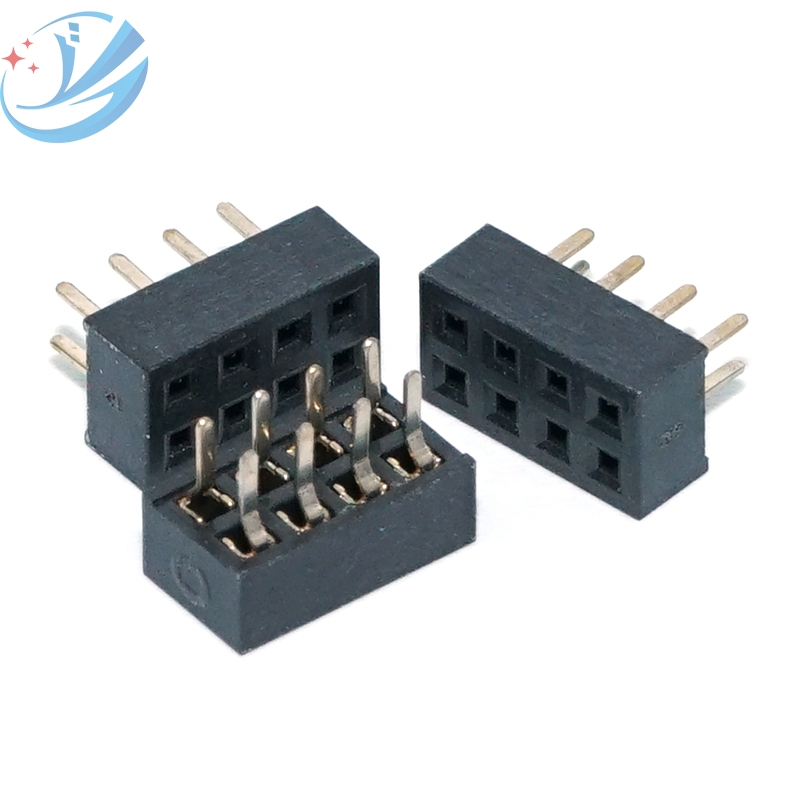

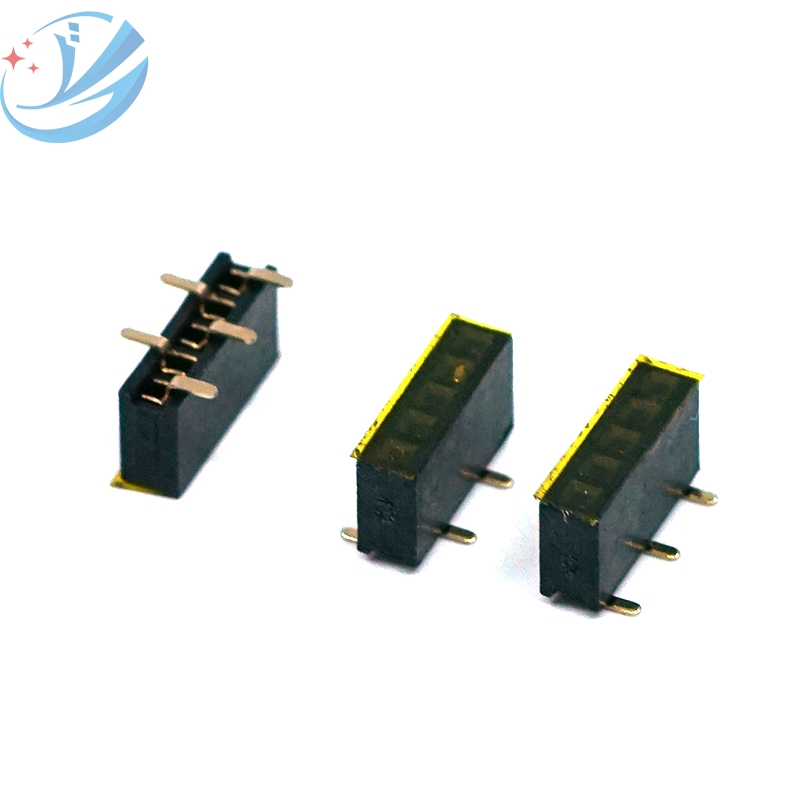

Là người đã dành hơn hai thập kỷ để điều hướng thế giới kết nối điện tử phức tạp tại Google, tôi đã chứng kiến vô số dự án vấp phải một trở ngại tưởng chừng như đơn giản: lựa chọn đúngTiêu đề nữ. Thành phần khiêm tốn này là người hùng thầm lặng của một kết nối đáng tin cậy và việc lựa chọn không chính xác có thể dẫn đến những thất bại khó chịu, thiết kế lại tốn kém và các mốc thời gian bị trì hoãn. Tôi đã chứng kiến những ý tưởng tuyệt vời bị cản trở bởi những lựa chọn kết nối kém. Hôm nay, tôi muốn chia sẻ quan điểm của một chuyên gia, cắt nghĩa các thuật ngữ để giúp bạn đưa ra quyết định sáng suốt. Và thông qua kinh nghiệm của tôi với nhiều nhà cung cấp khác nhau, tôi dần dần tin tưởng vào các thành phần mang lại tính nhất quán và hiệu suất vững chắc—như những thành phần từJCÓ. Hãy cùng tìm hiểu làm thế nào để bạn có thể tự tin lựa chọn một cách hoàn hảoTiêu đề nữcho thiết kế tiếp theo của bạn.
Các thông số quan trọng bạn phải đánh giá cho một tiêu đề nữ là gì?
Việc bỏ qua các thông số kỹ thuật cũng giống như việc xây một ngôi nhà mà không kiểm tra nền móng. Mỗi tham số của mộtTiêu đề nữảnh hưởng đến hiệu suất, độ bền và sự phù hợp của nó cho ứng dụng của bạn. Dưới đây là bảng phân tích các yếu tố không thể thương lượng mà bạn phải xem xét:
Sân bóng đá:Đây là khoảng cách từ tâm đến tâm giữa các chân liền kề. Chọn sai cao độ là một lỗi cơ bản ngăn cản việc giao phối.
Số lượng vị trí/chân:Điện áp tối đa mà chất cách điện có thể chịu được một cách an toàn giữa các tiếp điểm liền kề.
Đánh giá hiện tại:Vượt quá giá trị này có nguy cơ quá nóng và gây nguy hiểm nghiêm trọng về an toàn.
Đánh giá điện áp:Điện áp tối đa mà chất cách điện có thể chịu được một cách an toàn giữa các tiếp điểm liền kề.
Điện trở tiếp xúc:Điện trở thấp, ổn định rất quan trọng đối với tính toàn vẹn của tín hiệu và hiệu suất sử dụng điện.
Vật liệu cách nhiệt:Điển hình là FR4, PA hoặc PBT, nó xác định độ bền cơ và nhiệt của đầu cắm.
Phạm vi nhiệt độ hoạt động:Phải bao gồm các điều kiện môi trường mà sản phẩm của bạn sẽ phải đối mặt.
Kiểu lắp:Việc lắp thẳng (dọc) hoặc góc phải (ngang) quyết định bố cục và cấu hình bo mạch của bạn.
Vật liệu mạ:Lớp mạ thiếc hoặc vàng trên các điểm tiếp xúc ảnh hưởng đến khả năng chống ăn mòn, khả năng hàn và tuổi thọ.
Để hiểu rõ hơn, chúng ta hãy xem một so sánh làm nổi bật cách các thông số này chuyển thành lựa chọn sản phẩm. Ví dụ,TÔI. Hãy cùng tìm hiểu làm thế nào để bạn có thể tự tin lựa chọn một cách hoàn hảo
Thông số kỹ thuật tiêu đề nữ nào giải quyết được những thách thức thiết kế phổ biến?
Các dự án khác nhau có những điểm khó khăn riêng. Bảng điều khiển công nghiệp có độ rung cao có những nhu cầu khác với cảm biến IoT dành cho người tiêu dùng. Bảng này minh họa cách quan trọngTiêu đề nữcác tham số trực tiếp giải quyết những thách thức thiết kế cụ thể.
| Điểm đau của nhà thiết kế | Thông số tiêu đề nữ quan trọng | Nó cung cấp giải pháp như thế nào |
|---|---|---|
| Không gian bảng cực kỳ hạn chế | Cao độ tốt (ví dụ: 1,0mm, 1,27mm) | Cho phép kết nối mật độ cao trong các thiết bị nhỏ gọn như thiết bị đeo và cảm biến vi mô. |
| Nguy cơ rung hoặc sốc vật lý | Tính năng lưu giữ mạnh mẽ (Khóa chốt) | Bảo vệ kết nối với đầu cắm đực, ngăn chặn tình trạng ngắt kết nối ngẫu nhiên khi thiết bị di chuyển. |
| Tiếp xúc với môi trường khắc nghiệt | Nhựa Nhiệt Độ Cao (PBT) & Mạ Vàng | Chống ăn mòn, độ ẩm và chu kỳ nhiệt, đảm bảo độ tin cậy trong các ứng dụng ô tô hoặc ngoài trời. |
| Mối quan tâm về tính toàn vẹn tín hiệu tốc độ cao | Điện trở tiếp xúc thấp và vỏ được bảo vệ | Giảm thiểu hiện tượng mất tín hiệu, phản xạ và nhiễu điện từ trên đường truyền dữ liệu. |
| Hiệu quả sản xuất và chi phí | Mạ vàng chọn lọc (Au trên Ni) | Cung cấp độ dẫn điện và độ bền tuyệt vời trên các bề mặt tiếp xúc trong khi vẫn giữ được chi phí tổng thể ở mức có thể quản lý được. |
Tại sao chi tiết trong ma trận sản phẩm lại quan trọng đối với quyết định tìm nguồn cung ứng của bạn?
Khi tìm nguồn cung ứng, bạn cần có dữ liệu chính xác và có thể so sánh được. Ma trận sản phẩm chi tiết không chỉ là một bảng thông số kỹ thuật; đó là kế hoạch chi tiết của bạn về khả năng tương thích và độ tin cậy. Dưới đây là một ví dụ dựa trênTÔIdòng tiêu chuẩn của, thể hiện mức độ chi tiết mà bạn nên yêu cầu từ bất kỳ nhà cung cấp nào.
Ma trận sản phẩm tiêu đề nữ tiêu chuẩn TÔI
| Tên bộ truyện | Sân bóng đá | Vị trí | Đánh giá hiện tại | Đánh giá điện áp | Mạ tiếp xúc | Vật liệu cách nhiệt | -40°C đến +105°C | Kiểu lắp |
|---|---|---|---|---|---|---|---|---|
| TÔI-SH | 1,5 A | 2-40 | 3,0 A | 500 V | Thiếc | PA66 (UL94 V-0) | -40°C đến +105°C | Thẳng |
| TÔI-FH | 1,27mm | 4-50 | 1,5 A | 300 V | Tia chớp vàng | PBT (UL94 V-0) | Mạ tiếp xúc | Góc vuông |
| TÔI-LH | 1,5 A | 2-20 | 3,0 A | 500 V | Thiếc | PA66 (UL94 V-0) | -40°C đến +105°C | Thẳng có khóa |
| TÔI-TH | 2,00mm | 10-64 | 2,0 A | 300 V | Vàng chọn lọc | PBT (UL94 V-0) | -55°C đến +125°C | Thẳng |
Sự rõ ràng này cho phép bạn tham khảo chéo ngay lập tức các yêu cầu của mình. Ví dụ: nếu bạn cần một đầu nối bị khóa cho một ứng dụng rô-bốt,TÔI-LHloạt là một ứng cử viên. Đối với bộ điều khiển động cơ nhiệt độ cao,TÔI-FHhoặcTÔI-THloạt với phạm vi nhiệt độ rộng hơn của họ trở nên cần thiết.
Câu hỏi thường gặp nhất về tiêu đề nữ là gì?
Trong hai thập kỷ của tôi, những câu hỏi cốt lõi tương tự cũng nảy sinh. Hãy giải quyết ba vấn đề dai dẳng nhấtTiêu đề nữCâu hỏi thường gặp.
Làm cách nào để chọn giữa lớp mạ Thiếc và Vàng cho các liên hệ Tiêu đề Nữ của tôi?
Sự lựa chọn phụ thuộc vào ứng dụng và chi phí. Mạ thiếc tiết kiệm chi phí và phù hợp với các sản phẩm thương mại tiêu chuẩn có chu kỳ giao phối thấp hơn và môi trường lành tính. Mạ vàng, đặc biệt là vàng cứng trên niken, rất cần thiết cho các ứng dụng có độ tin cậy cao. Nó cung cấp khả năng chống ăn mòn vượt trội, độ dẫn điện tuyệt vời và chịu được hàng trăm chu kỳ giao phối mà không bị mòn. Để có sự cân bằng tốt nhất,TÔIthường sử dụng mạ vàng có chọn lọc, chỉ áp dụng vàng cho các bề mặt giao phối quan trọng.
Đầu cái có thể chịu được quá trình hàn sóng và chỉnh lại dòng không?
Hoàn toàn có thể, nhưng bạn phải chỉ định đúng loại. Lỗ xuyên tiêu chuẩnTiêu đề nữđược thiết kế để hàn sóng. Tuy nhiên, nếu bạn dự định sử dụng quy trình chỉnh lại dòng (phổ biến cho các bo mạch SMT/THT hỗn hợp), bạn phải chọn đầu cắm được làm từ nhựa có thể chịu được nhiệt độ nóng chảy lại cao nhất (thường lên tới 260°C trong hơn 10 giây). Các vật liệu như PBT hoặc LCP nhiệt độ cao được sử dụng cho việc này. Luôn xác nhận mức nhiệt với nhà cung cấp của bạn—TÔIbảng dữ liệu nêu rõ khả năng này.
Sự khác biệt giữa Tiêu đề nữ vừa khít với ma sát và Tiêu đề nữ bị khóa là gì và khi nào tôi cần cái sau?
Phù hợp với ma sátTiêu đề nữchỉ dựa vào lực căng lò xo của các tiếp điểm ổ cắm để giữ chốt đực. Điều này là đủ cho hầu hết các ứng dụng tĩnh, độ rung thấp. bị khóaTiêu đề nữkết hợp các chốt hoặc kẹp vật lý bổ sung để gắn vào vỏ đầu đực. Bạn cần cơ chế khóa này trong bất kỳ môi trường nào có thể bị sốc, rung hoặc xử lý thường xuyên—hãy nghĩ đến thiết bị điện tử ô tô, máy móc công nghiệp hoặc thiết bị kiểm tra di động. Đây là một biện pháp bảo vệ quan trọng chống lại lỗi kết nối.
Bạn có thể tìm đối tác đáng tin cậy cho nhu cầu kết nối của mình ở đâu?
Hành trình từ sơ đồ đến một sản phẩm hoạt động ổn định và đáng tin cậy rất phức tạp. cácTiêu đề nữbạn chọn là mắt xích then chốt trong chuỗi đó. Nó không chỉ là một loại hàng hóa; đó là một cam kết về chất lượng và hiệu suất. Chỉ định một thành phần từ một nhà sản xuất đáng tin cậy nhưTÔIcó nghĩa là đầu tư vào độ tin cậy được ghi chép, sản xuất nhất quán và hỗ trợ kỹ thuật. Điều đó có nghĩa là ít đau đầu hơn trong quá trình lắp ráp và ít trường quay trở lại dây chuyền hơn.
Dự án của bạn xứng đáng có những thành phần sẽ không làm bạn thất vọng. Đừng để các kết nối của bạn có cơ hội.Liên hệ với chúng tôiHôm nayđể thảo luận về các yêu cầu cụ thể của bạn. Nhóm của chúng tôi có thể cung cấp các mẫu phù hợp, dữ liệu kỹ thuật toàn diện cho bạnTiêu đề nữnhu cầu và hỗ trợ bạn đưa ra lựa chọn tối ưu cho sự thành công của thiết kế của bạn. Hãy cùng nhau xây dựng một cái gì đó đáng tin cậy.
